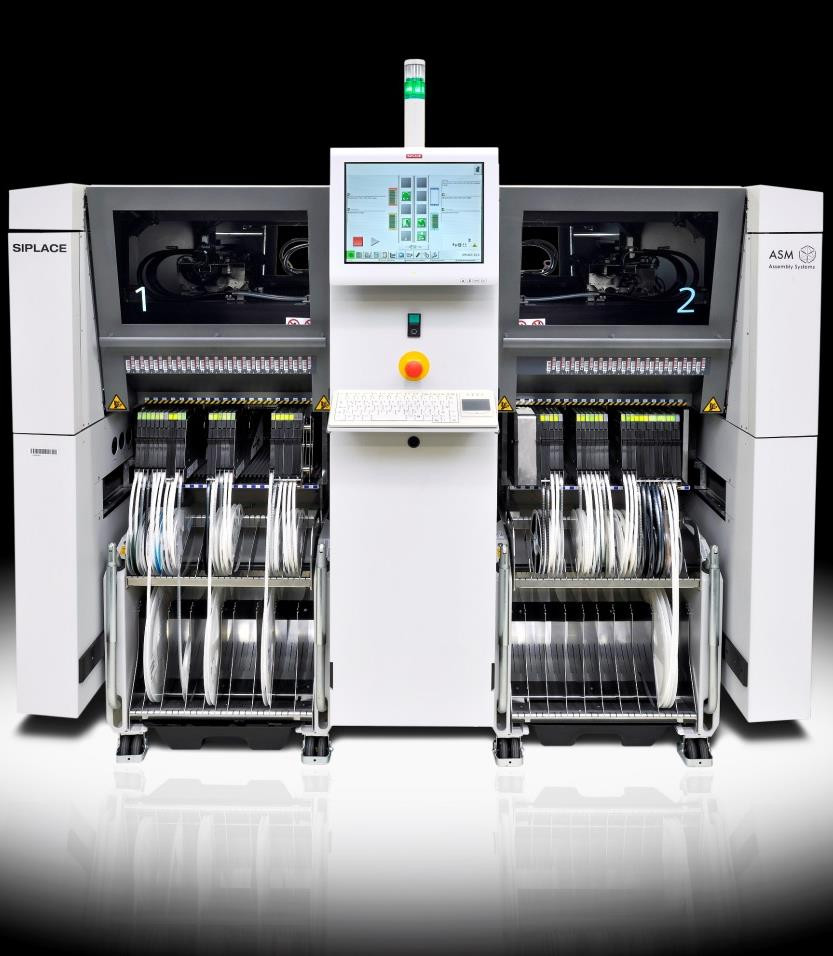

Siemens-Platzierungsmaschine X4i S siplace X4iS Platzierungsmaschine höchster Qualität hoher Präzision SMT-Fertigungsstraße
SMT-Vorteil:
Oberflächenbergtechnologie, SMT und seine verbundenen Oberflächenberggeräte, SMDS beschleunigen beträchtlich PWB-Versammlung als die Komponenten anbringen einfach am Brett.
Schauen Sie innerhalb irgendeines Stückes Handels- hergestellter elektronischer Geräte derzeit und es wird mit winzigen Geräten gefüllt. Eher als mit traditionellen Komponenten mit Leitungen wie denen, die möglicherweise für Wohnungsbau und Ausrüstungen verwendet werden, werden diese Komponenten auf die Oberfläche der Bretter angebracht und viele sind an Größe winzig.
1. Gute mechanische Leistung unter Schock- und Erschütterungsbedingungen. (Teils passend, Massen- und teils passendes zu weniger Cantilevering zu senken.)
2. Niedrigerer Widerstand und Induktanz an der Verbindung; infolgedessen weniger unerwünschte Rf-Signalwirkungen und bessere und vorhersagbarere Hochfrequenzleistung.
3. Bessere EMC-Leistung (untere ausgestrahlte Emissionen) wegen des kleineren Strahlungsschleifenbereichs (wegen der Kleinsendung) und der wenig Führungsinduktanz.
4. Weniger Löcher müssen gebohrt werden. (Bohrung PCBs ist zeitraubend und. teuer)
5. Angemessenes Anlagekosteon und Zeit der Aufstellung für Massenproduktion, unter Verwendung der automatisierten Ausrüstungen.
Produkteigenschaften der Siemens-Platzierungsmaschine SIPLACE X4i S:
SIPLACEX: Spitzen-SMT-Fertigungsstraße
Viele Elektronikhersteller sagen: egal wo SIPLACEX-Reihe Nennwert die maximale Geschwindigkeit und das absolute erforderliche erreichen kann
Präzision (anwendbar auf Handys, Tablet-PC, Laptop-Computer, LED-Berg, etc.).
Versehen Sie die Kunden mit Spitzengeschwindigkeit, das niedrigste DPM, die Stabilität der 0201 (metrisches System) um Fähigkeit zu behandeln, gründete keine Linie Umwandlung und schnellen Import des neuen Produktes und andere Funktionen.
Freitragende modulare Funktion SIPLACEX-Reihe, kann 2, 3 oder 4 zur Verfügung stellen freitragend.
Kaum zu glauben? Wir freuen uns, Ihren Brief zu erhalten - Ausrüstung vergleichen mit anderen Herstellern.
Verstehen Sie SIPLACEX-Reihe von, wie man das spezielle Produktionsverfahren optimiert, wie man ihre Investition und sie schnell hat anderen Wettbewerbsvorteil wiedereinbringt.
Maschinenparameter der Siemens-Platzierungsmaschine SIPLACE X4i S:
Zahl des Kragbalkens: 4
Die IPC-Geschwindigkeit: 125000 CPH
SIPLACE-Festpunkt: 150000 CPH
Die Theorie der Geschwindigkeit: 200000 CPH
Die Maschinengröße: 1,9 m x2.3
Berghaupteigenschaften: SpeedStar
Strecke der Komponenten: 0201 (metrisches System) - 6 x6mm
Platzierungsgenauigkeit: + 36 MU Sigma m/3
Eckige Genauigkeit: Plus- oder Minus0, Sigma 5 °/3 |
Die größte Teilhöhe: 4 Millimeter
Berg: 1, 3, 4, 5 Newton
Förderbandart: Einschienenbahn, zweigleisiges flexibles
Förderbandmuster: asynchrones, synchrones, unabhängiges SMT-Modell
PWB-Format: x510mmmax x50mm 50-610
Die Stärke des PWBs: 0, 3, 4, 5 Millimeter (andere Größe kann entsprechend Anforderungen besonders angefertigt werden)
PWB-Gewicht: die größten 3 Kilogramm |
|
Komponenten und Zufuhr
Zufuhrkapazität: Modul der Zufuhr 148 8 MMX
Zufuhrmodulart:
SIPLACE-Komponentenwagen, Matrix der Behälterzufuhr SIPLACE (MTC) 4, schmiegen sich Plattenbehälter (WPC5/WPC6) 4, JTF - S/JTF - MSIPLACE, x-Zufuhr an,
Behälterplatte, Erschütterungszufuhrrohr, Erschütterungszufuhr, kundenspezifisches Soem-Zufuhrmodul
Heben Sie Rate auf: 99 oder höhere %
DPM-Rate: 3 oder weniger DPM
|
Niveau der Beleuchtung: Beleuchtungsniveau 6 Grad
ASM im empfohlenen Strecken- und Abstandzeitraum für Berufswartung, stellen SIPLACE-Ausrüstung im Lebenszyklus des ganzen Lebens sicher, um Leistung und Genauigkeit zur Verfügung zu stellen.
Unsere verschiedenen Wartungsverträge, zum des Jobs einfacher zu machen.
Ein Thema nur für Ausrüstung
2 stellt Maximum 30 n unter Verwendung des SIPLACE-Antriebskopf-Bergdrucks zur Verfügung
3 verlängert den Input und Ertrag der Führungsschiene kann Platte 850 Millimeter lang machen
4 einzige SIPLACEX2S X3S und X4S haben -- SIPLACEX4iS treffen nicht zu
5 können nicht im gleichen SMT-Bereich verschmelzen
6 entsprechend den Bewertungskriterien
|
